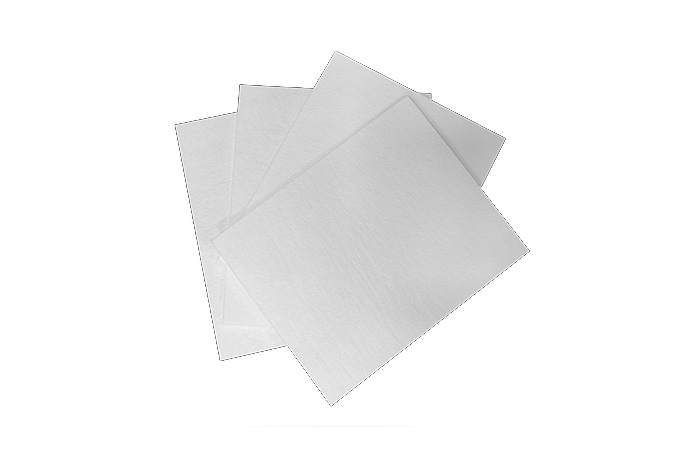

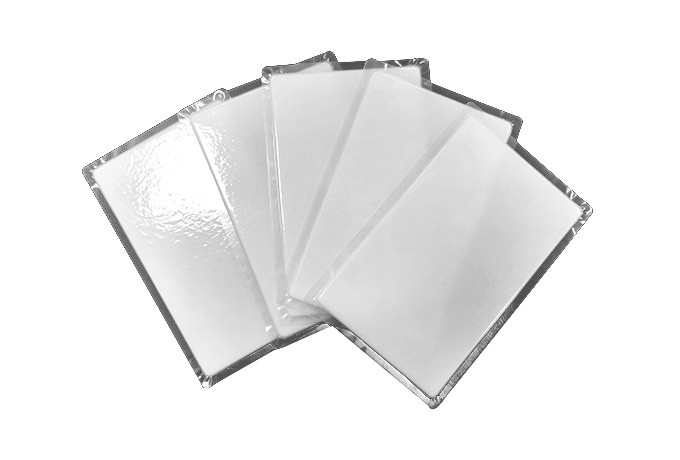

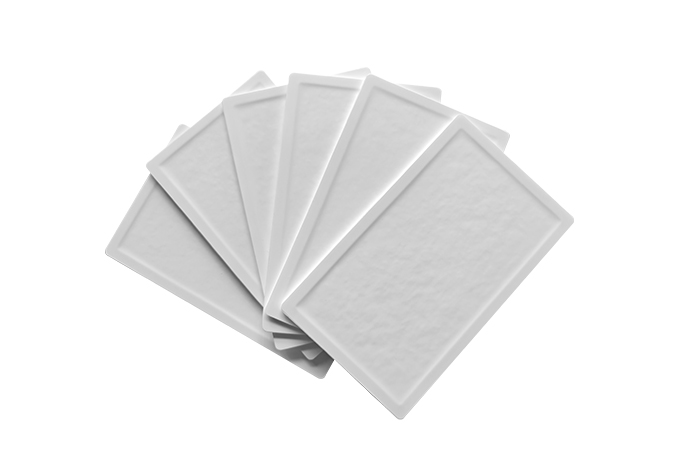

에어로겔 내화 EV & ESS 배터리 단열 시트

AG-ST-GF 에어로겔 열 차단 시트에 대해

리튬 이온 배터리 시스템에서 열 폭주 전파는 가장 중요한 안전 과제 중 하나로 남아 있습니다.

단일 셀이 한 번 고장나면 방출된 열이 인접한 셀로 빠르게 전달돼 배터리 팩 전체에 연쇄 반응을 일으킬 수 있다.마이카 시트 (mica sheet)나 세라믹 페이퍼 (ceramic paper)와 같은 전통적인 단열재는 얇은 구조, 고온 단열 성능 및 기계적 유연성을 동시에 균형을 맞추기 위해 애쓰는 경우가 많습니다.

AG-ST-GF 에어로겔 시트는 나노 다공성 에어로겔 열 차단층을 유연한 복합 구조에 도입하여 이러한 과제를 해결하도록 설계되었습니다.

에어로겔 열 차단 시트의 EV 배터리 셀 사이의 우수한 성능

배터리 팩에서 열 폭주 전파 제어

AG-ST-GF의 주요 기능 중 하나는 열 폭주 사건이 발생했을 때 인접한 셀 간의 열 전달을 늦추는 것이다.

실리카 에어로겔 상은 3차원 나노 다공성 구조를 형성해 물질 내에 정적인 공기를 가둔다.이 구조는 고체 전도, 가스 전도 및 열 복사를 포함한 여러 열 전달 메커니즘을 상당히 억제합니다.

이러한 구조 때문에이 소재는 배터리 열 폭주시 발생되는 극한의 온도에서도 안정적인 단열 성능을 유지합니다.

심각한 열 충격 조건에서 2 mm 에어로겔 시트는 400 °C를 초과하는 온도 차이를 유지하여 고장 난 셀에서 주변 셀로의 지연 열 전달을 도울 수 있습니다.열 전파 지연 시간을 늘려 전기차 배터리팩과 ESS 에너지저장장치 (ESS)의 전반적인 안전 수준을 향상시킨다.

고에너지 밀도 배터리 설계를 위한 초박막 열 장벽

배터리 팩 설계자들은 지속적으로 더 높은 에너지 밀도를 추구하며, 이는 팩의 내부 공간이 점점 더 제한된다는 것을 의미합니다.따라서 단열재는 가능한 한 적은 공간을 점유하면서 효과적인 보호를 제공해야 합니다.

AG-ST-GF 에어로겔 시트는 일반적으로 1.5 mm에서 4 mm 사이의 두께로 공급되므로 셀에 사용할 수 있는 내부 부피가 크게 줄어들지 않으면서 컴팩트한 배터리 팩 구조에 통합될 수 있습니다.

기존의 단열재와 비교하여 에어로겔 복합재료는 훨씬 얇은 층 내에서 높은 열 저항을 제공하므로 EV 제조업체가 열 안전 요구 사항을 충족하면서 팩 에너지 밀도를 유지하는 데 도움이 됩니다.

또한 에어로겔 복합재의 낮은 밀도는 전기 자동차 효율에 중요한 요소인 배터리 시스템의 추가 무게를 최소화합니다.

배터리 팽창 및 진동에 대한 기계적 준수

리튬 이온 전지는 충-방전 사이클 동안 팽창하고 수축합니다.절연 층이 너무 단단하면 셀 사이에 기계적 스트레스가 누적되어 장기 작동시 셀 신뢰성에 잠재적으로 영향을 미칠 수 있습니다.

AG-ST-GF는 에어로겔과 유연한 유리 섬유 기판을 결합한 복합 구조를 사용합니다.이 구조는 제어된 압축 복원력을 제공하여 소재가 배터리 셀의 작은 차원 변화에 적응할 수 있도록 합니다.

동시에 시트는 차량 작동, 운송 및 시스템 설치시 발생되는 진동과 기계적 충격을 흡수할 수 있습니다.이를 통해 배터리 팩 내의 구조적 응력을 줄이면서 셀과 절연층 간의 안정적인 접촉을 유지할 수 있습니다.

높은 온도 저항 및 화재 안전 성능

배터리 시스템은 특히 전기 자동차 및 대규모 에너지 저장 설비에 대해 엄격한 화재 안전 요구 사항을 충족해야 합니다.

AG-ST-GF는 주로 무기 원료로 제조되어 고온 및 화염 노출에 강한 내성을 제공합니다.이 물질은 UL94 V-0 방연성을 달성하며, 이는 점화원이 제거되면 연소를 지속하지 않을 것이라는 것을 의미합니다.

기존의 세라믹 파이버 단열재와 달리이 소재는 취급 중에 느슨한 세라믹 먼지를 발생시키지 않으므로 직업 안전 표준을 유지하면서 자동화된 배터리 팩 조립 공정에 더 쉽게 통합할 수 있습니다.

또한이 제품은 RoHS 및 REACH와 같은 환경 규제를 준수하여 EV 및 에너지 저장 시스템의 글로벌 배치를 지원합니다.

유연한 처리 및 배터리 생산으로의 통합

제조 관점에서 단열재는 현대적인 배터리 팩 조립 라인과 호환되어야 합니다.

AG-ST-GF 에어로겔 시트는 평평하고 균일한 구조를 가지며 배터리 셀 레이아웃 및 모듈 설계에 따라 맞춤형 모양으로 die-cut 할 수 있습니다.재료는 다양한 팩 아키텍처에 맞게 시트 형태 또는 사전 처리된 구성품으로 공급될 수 있습니다.

이러한 유연성을 통해 배터리 제조업체 및 시스템 통합업체는 소재를 자동화된 생산 라인에 통합하여 프로토타입 검증과 대규모 대량 생산을 모두 지원할 수 있습니다.

전형적인 응용 프로그램

AG-ST-GF 에어로겔 열 차단 시트는 일반적으로 다음에서 사용됩니다:

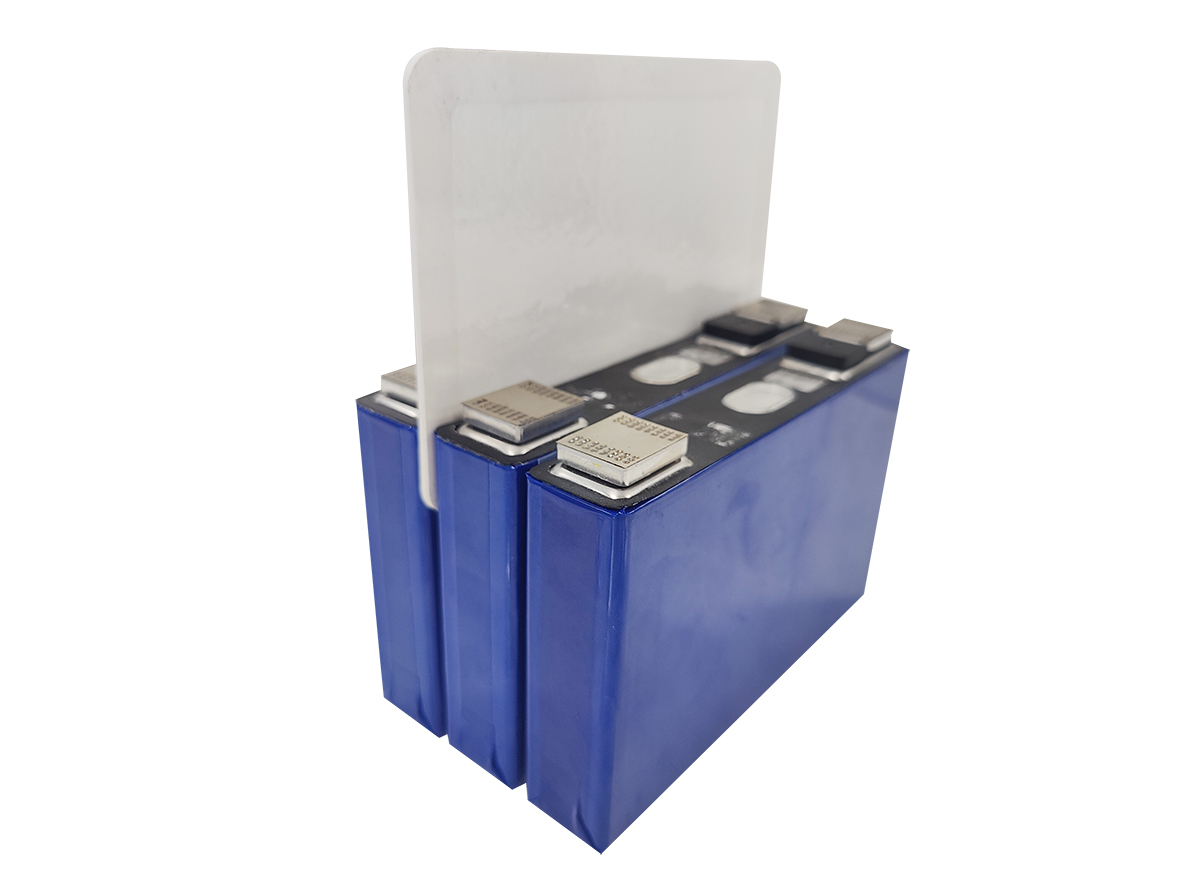

EV 배터리 팩의 셀 투 셀 단열재

리튬 이온 배터리 시스템에서 모듈 수준의 열 장벽

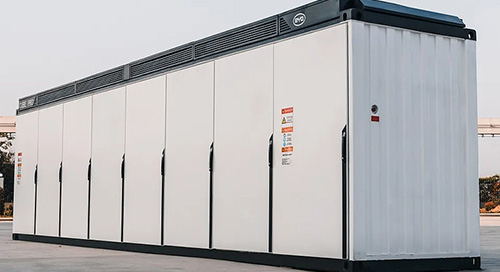

ESS 에너지 저장 모듈에 대한 열 보호

배터리 하우징 및 구조 단열 층

방연제 절연이 필요한 고온 전자 장비

공급 및 사용자 정의 Supply and customized

심천 에어로겔 기술은 프로젝트 요구 사항에 따라 표준 제품과 맞춤형 솔루션을 모두 제공합니다.검증 테스트를 위해 샘플을 공급할 수 있으며, 제품은 소량 프로토타입 주문과 대규모 생산 공급 모두에 사용할 수 있습니다.
